型號：HK-ZDT-200
時間：2024-11-13
訪問量：4769

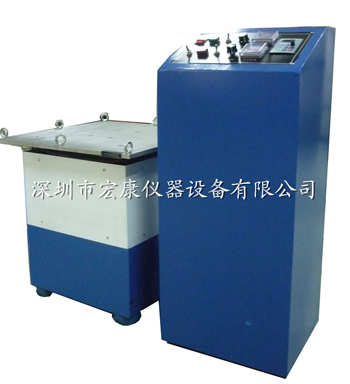

一． 電磁式振動試驗機概述及用途
由激振臺體和控制臺體組成。采用復合型工業材料制造，精密加工，臺體美觀大方，人性化操作及控制，采用專用測控模塊，使設備工作更穩定、更可靠。
電磁式振動試驗系列廣泛適用于通訊、電子、汽車、家用電器等行業中質量體系認證的振動檢驗，本類型設備適用于發現早期故障，模擬實際工況考核和結構強度試驗。本系列產品也可用于各種產品的科研和生產線上的耐振檢查試驗，使您的產品質量有了強有力的可靠保證。
二 . 性能與技術參數
u 試驗負載： 60kg
u 頻率范圍： 3—400Hz
u 掃頻范圍： 3—400Hz
u 空載位移幅值（可調范圍P－P）： 0—5mm
u 最大加速度： 33G
u 振動方向：垂直.水平
u 功率： 2.2KVA
u 工作臺面尺寸 L.W.H (mm) ：550×550×45
u 激振臺體尺寸 L.W.H (mm) : 1000×700×530
u 控制箱尺寸 L.W.H (mm) : 350×250×710
u 工作電源: AC 220V/50Hz ±2%
u 使用環境: 0—＋45℃
三、振幅值觀察說明
工作臺在低振幅狀態下（圖1）可以看到振幅標簽上三條白色線,再看上線與中間白色線或是間白色線與下線交點，此時兩線相交夾住中間的那一份黑色等腰三角形。而三角形尖端的那部份就是(圖1)的標幅上數字1的上面,可見振幅為1.0mm。
當工作臺在振動的時候（圖2）便可看到兩線相交的位置有所改變，此時兩線所夾的黑色部尖端所指的位置為振動的幅度值?，F(xiàn)（圖2）的幅度值為2.3mm振幅。
